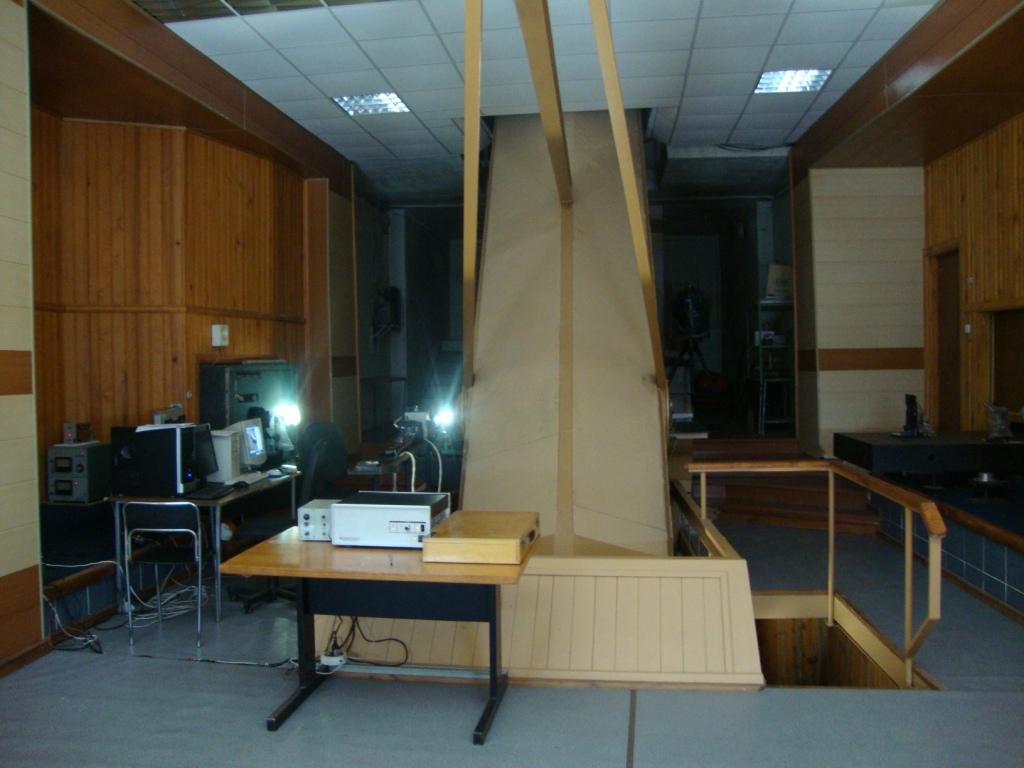

| Рабочее место наблюдателя с противоположной стороны. |
 |
Фотоотчёт "Байкальская Астрофизическая Обсерватория" |
| ||||||
| yuriy kuznetsov | С правой стороны виден спуск в нижнее помещение, где находится нижний конец трубы и расположен координатометр с датчиками положения солнечного изображения. Датчики могут перемещаться по обеим координатам с большой точностью и с шагом 0,5 угловой секунды для работы следящей системы. Сигналы с датчиков после преобразования поступают на площадку сидеростата, заставляя шаговые двигатели поворота вилки и оси зеркала поворачиваться так, чтобы нужная точка солнца всегда оставалась на щели спектрографа. Солнце то по небосклону движется с угловой скоростью 15 угловых секунд в секунду. Без следящей системы изображение сразу бы ушло со щели. |
